很多朋友在自己的车上安装了DVD等影音娱乐方面的先进设备,自己的手也有些闲不住了.目前,车载电脑成了车载的主流配置,我想:我们的同悦车,在同价位当中也算是位居其上者,何不也整个车载电脑上去,让他的档次...

很多朋友在自己的车上安装了DVD等影音娱乐方面的先进设备,自己的手也有些闲不住了.目前,车载电脑成了车载的主流配置,我想:我们的同悦车,在同价位当中也算是位居其上者,何不也整个车载电脑上去,让他的档次再一次得到提升呢?

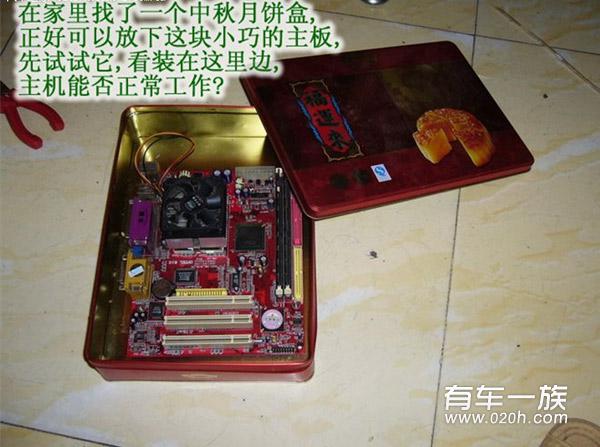

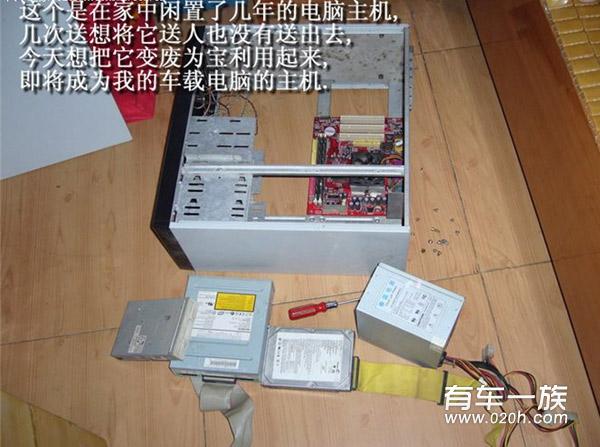

买个现成的车载电脑,少则要2000元,多则我也不知道了。本着节约开支，完善功能的原则，想起家中床底下还有一个几年前退役的旧电脑，何不拿出来试一下，看看能不能用在车载上作为车载电脑用呢？

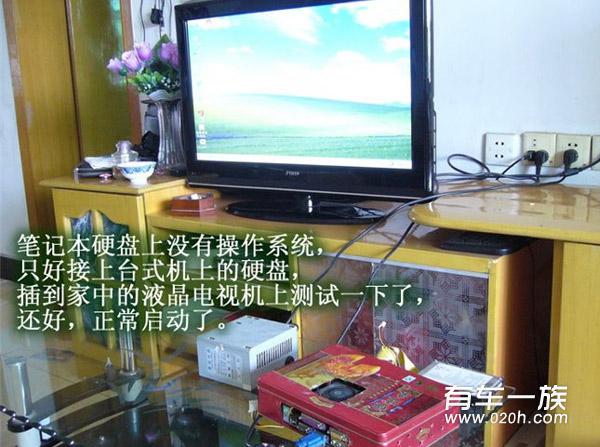

根据网上的介绍，车载电脑不在配置多高，只要稳定性好就行。反正就是放放歌曲、看看电影什么的，比起自己进行图片制作、网站制作，那是简单多了，应该可以利用起来的。于是乎，移床取出电脑来，于是有了下边的一系列操作过程与各位车友们分享。

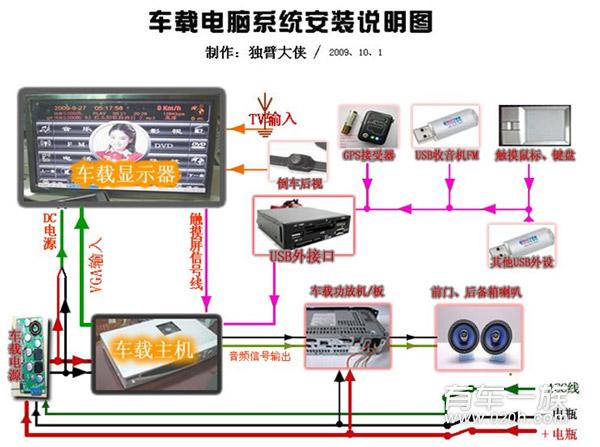

下边是刚刚用PS制作出来的我自己的车载电脑系统的安装说明图：
江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

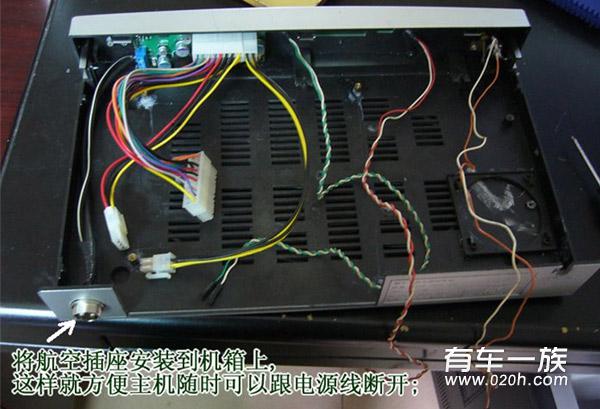

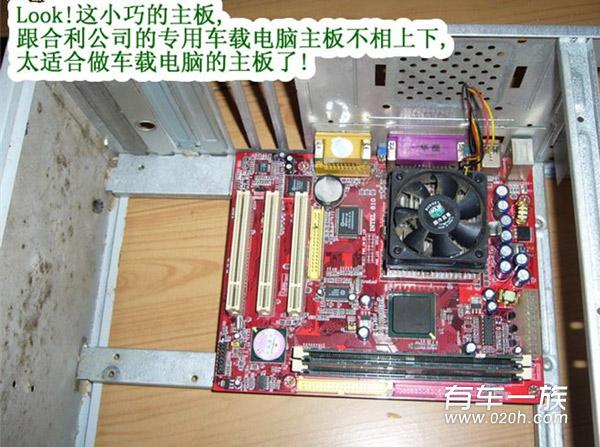

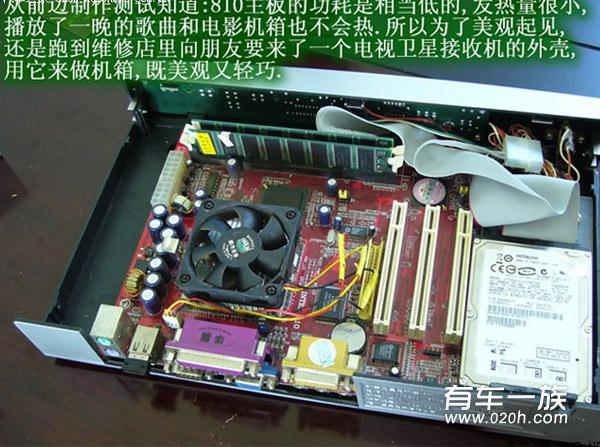

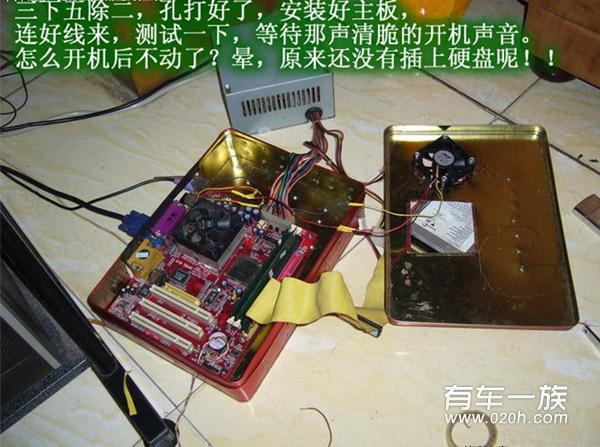

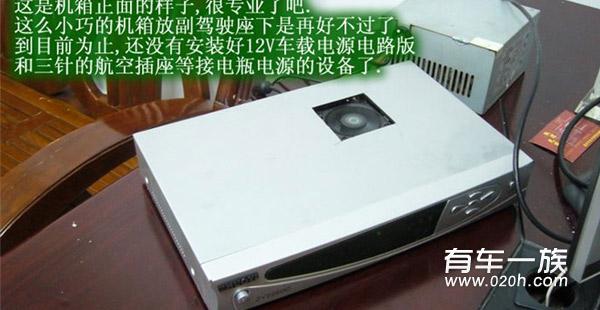

从前边制作测试知道：810主板的功耗是相当低的，发热量是很小，播放了一晚的歌曲和电影机箱也不会热，所以为了美观起见还是跑到维修店里向朋友要来了一个电视卫星接收机的外壳用它来做机箱，既美观又轻巧。
江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

我的车载电脑的机箱的制作，到这儿先告一段落。剩下来工做的就是等到买好了带触摸的显示屏后，再把它安装到同悦中控台上去了。这步工作不是很复杂。

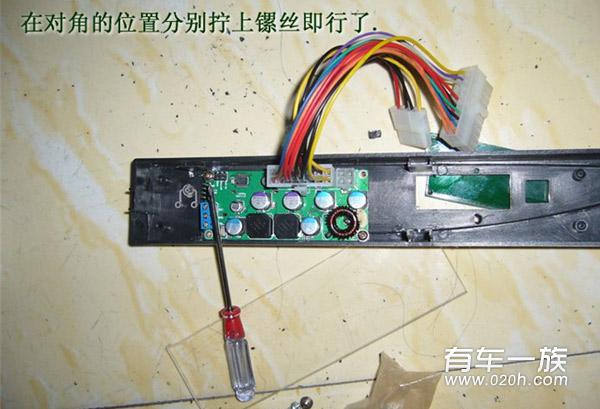

我这儿使用的电源是沿用标准的ATX电源架构上增加稳定电源和汽车电池电压管理等多种保护功能。主要适用于车载电脑系统和工控电脑系统以及其他需要直流电源供电的电脑系统。
下面进行车载电脑改装

功能特点DC 6.5-24V（10V-14V输出最大功率）。输入电压范围：平均70W峰值功率达120W，可以带动Pentium Mobile\VIA\等常用车载电脑用主板。效率90%以上，发热量少。平均功率100W，峰值功率达150W，可以带动普通主板。效率87%以上。

可设定的智能控制模块，可作开机启动时间、关机时间、高压、低压检测阀值、触发启动等多项设定。

输入欠压、过压、反向保护功能。

输出欠压、过压、过载保护功能。

PW_OK和PS_ON信号。

支持多种工作模式功能。支持标准的ATX电源模式

连线采用接插式，以便适用于各种主板，利于布线和取舍，提供主板标准20PIN插座，4PIN硬盘插座，信号线，输入插座。

低干扰，

外形尺寸：115mm*45mm*23mm
使用和操作

电源设计有两级可靠性很高的开机开关，但为确保使用的安全，使用时请外接10A-20A保险丝。

电源使用先锋电源管理软件进行设置，可按使用要求自行设置工作参数，避免经常主机的非正常关闭导致系统崩溃。

缺省设置：

ACC OFF 状态开机：关

ACC ON 自动开机：开

ACC ON 自动开机延时： 10秒，（可设置范围5-255秒）

ACC OFF 自动关机延时： 30秒，（可设置范围10-255秒）

低压自动关机延时： 10秒，（可设置范围10-255秒）

低压阀值： 11V：（可设置范围10V-13V）

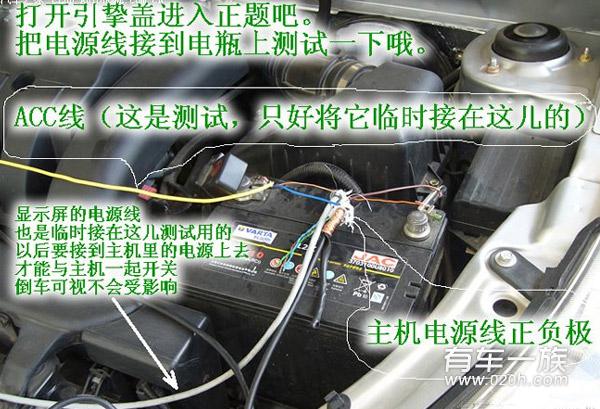

接线要点：
1、 12V 和 GND 输入请使用随机所配的电源线。
2、在车用模式，ACC 线必须连接。家用模式请跳接J2-1 & J2-2。
江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

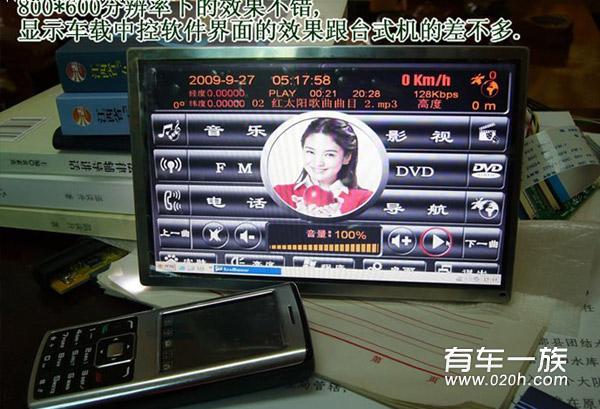

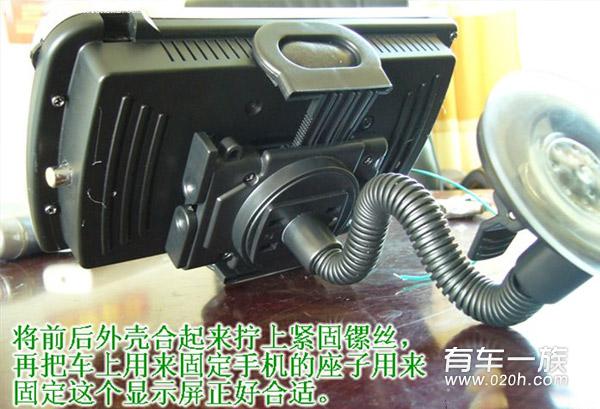

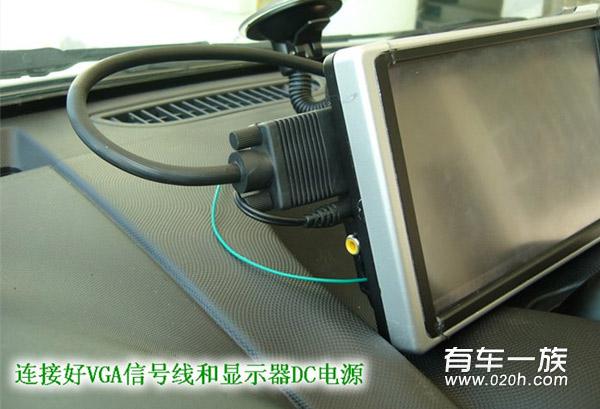

等待已久的显示屏外壳到货了，把测试好的所以的驱动板安装上去固定好，再把所有的连接线和屏幕的排线接好。
江淮同悦DIY改装之变废为宝车载电脑主机箱制作详细过程

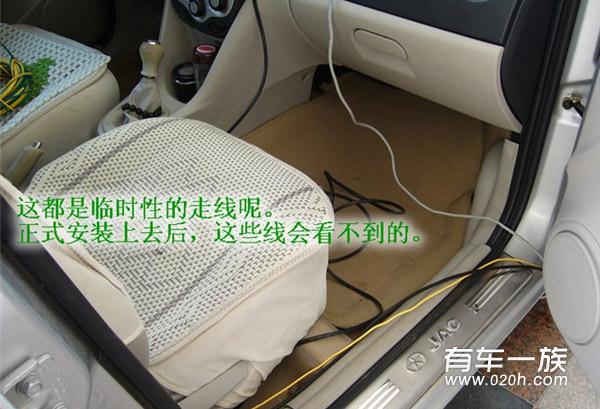

现在剩下来的工作就是等有时间去4S店请那儿的电工朋友帮我走一下线了。因为那走线的活儿很累也要时间，要把地胶掀开，还得拆前边的座椅等，这个比较麻烦，那位电工师傅早就答应过我，说我安装测试好车载电脑后，走线路的活儿就交给他来义务帮我搞定，他也想我把我的车载电脑的DIY方法教给他。这小伙子很好学的，我很喜欢他呢，哈。为什么要叫4S店的人帮忙呢，因为我还有一个想法就是：由4S店的人负责走线，一方面他们是专业人员，知道线从哪儿走更安全也更美观一些，二是叫他们走线，这就不叫做我们车主擅自走线了，也不涉及到保不保修的问题了。当然，这也得凭一点跟4S店的人员的关系哦。我跟他们已经混得很熟悉了。

后继工作还有很多：连接音频和功放、加装GPS导航系统、倒车后视系统、车辆故障系统等，这都是按自己的需要而定。只要买好设备连接一下就是了，很简单的活儿，各位车主自己可以动手完成的呢。我的GPS接受器还没有到货，所以没法儿在这儿测试上图给大家看。这只要将这个接收器插到电脑的USB接口上，再在电脑上设置一下就可以了。这其实就是软件的安装和使用问题。倒车后视还更简单呢，只要打个孔安装上摄相头，将摄相头的一根线跟倒车灯的线连接起来，再把另一个DC插头插时显示屏的DC插孔上就行了。

整个车载电脑DIY过程最关键的就是主机的DIY和显示屏的DIY两个重要环节。其他的都是连线的问题，没什么很多的技术含量。
我的车载电脑的后续作业：（加装作业]我的DIY车载电脑装车全过程）
