加装前后行车影像系统普力马最近开了几天就发现个问题，由于个不高，坐在驾驶位上总看不到车头。跟车的时候都不敢跟太近了，特别是停车的时候如果前面有面墙，离老远就不敢走了，下车一看还里墙老远一块距离呢。很头...

加装前后行车影像系统

      普力马最近开了几天就发现个问题，由于个不高，坐在驾驶位上总看不到车头。跟车的时候都不敢跟太近了，特别是停车的时候如果前面有面墙，离老远就不敢走了，下车一看还里墙老远一块距离呢。很头疼这个问题。

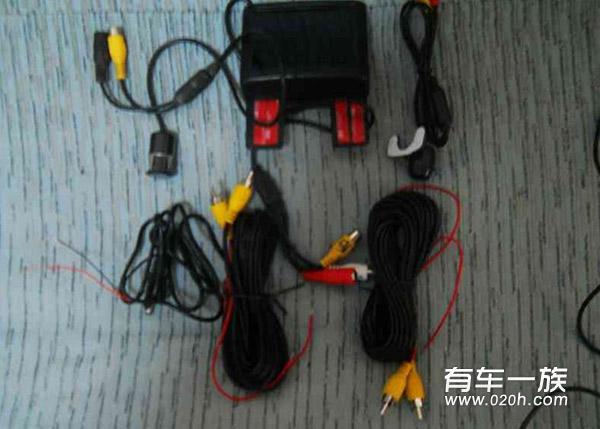

          正在准备想装个雷达的时候，忽然想到桌子里还有一套旧的反光镜倒车影像系统，上面有三个插头，一个电源、一个倒车摄像头，另一个是不是接到前面的？里面拆开来研究下，可惜电路板上没有任何的标示，集成电路也看不明白。上网找找看，看到网上有卖的同类产品，也是三根线，一根电源，一根后视摄像头，一根前视摄像头。平常是显示前置摄像头的图像，当挂倒档的时候自动切换到后视摄像头。太好了，我这个应该也是同样的功能，又找来一个摄像头，原来有一个倒车的，接上线试试看，果然没问题。那就不装6头的防撞雷达了，改装双摄像头的前后可视影像系统。
        我有一个倒车的摄像头，还缺一个前置的摄像头，前后摄像头是不一样的，前面的是正像，后面的是镜像也就是反过来的图像，不能搞混的。立马网购了个前置摄像头，顺带着买了两条视频延长线。

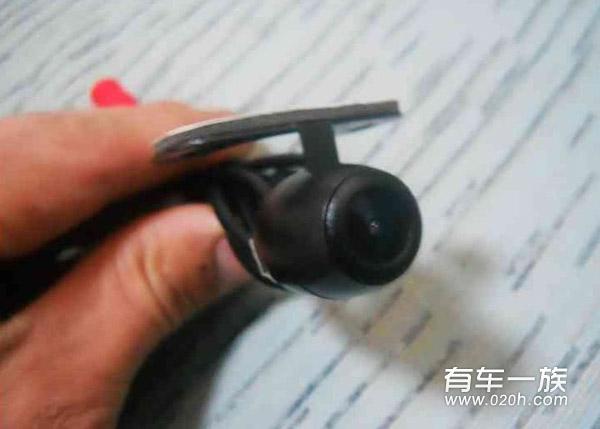

我买的前置正像防水摄像头，倒挂的。
海马普力马改装之变废为宝DIY加装前后行车影像系统

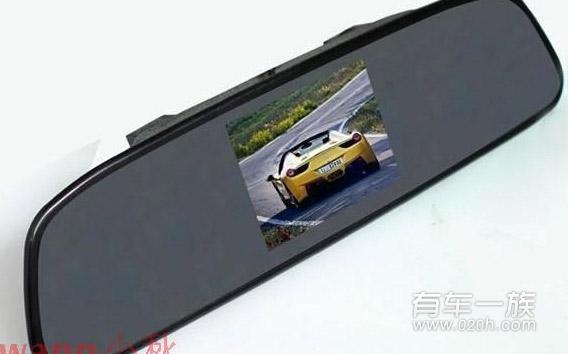

别人改导航一体机后不要了的东西，可视倒车影像反光镜。
海马普力马改装之利用废物加装前后行车影像系统
可惜还是个蓝镜的。我可能和大多数人的爱好不同，我很讨厌蓝镜的反光镜，如果不是个蓝镜的话我就不拆直接挂到反光镜上了，既然是蓝镜就非拆不可了。

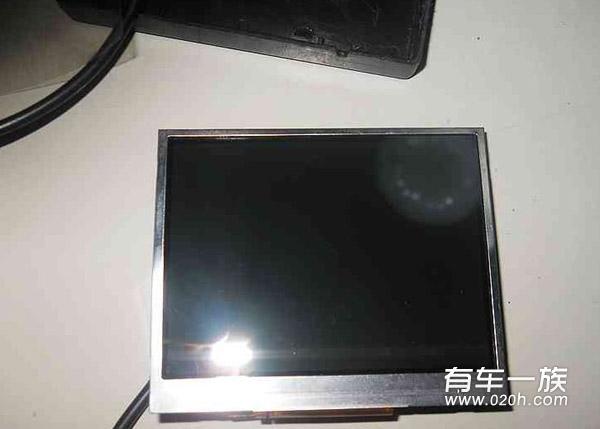

这是我从可视倒车后视镜里面拆出来的显示屏

改造一下继续利用
海马普力马改装之利用废物加装前后行车影像系统

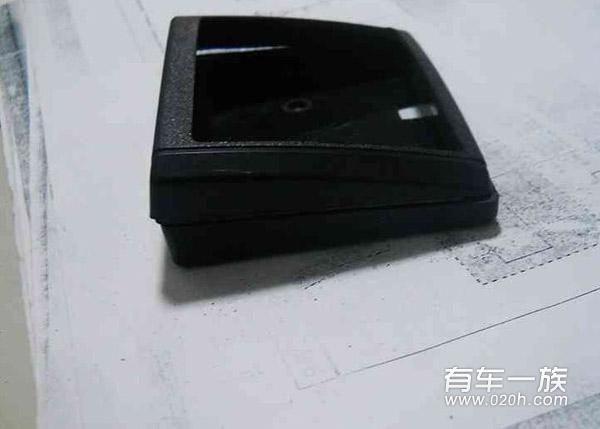

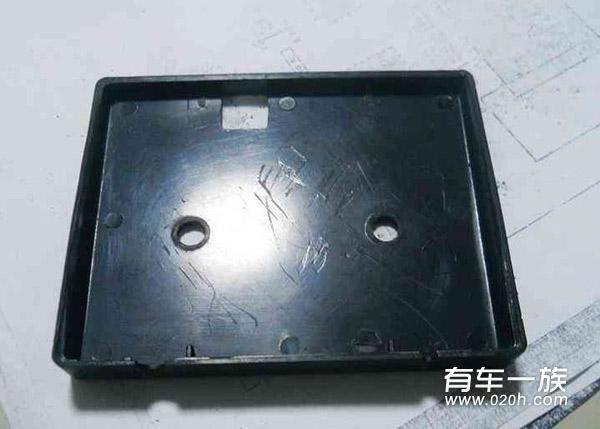

我找了个旧的防盗器主机，拆除里面的电路板，用塑料外壳开个口做显示屏的外框。当时是想把显示屏直接粘到挡风玻璃的上沿，所以做成了个斜面的，不过最后是把显示屏放到了反光镜的上面。
海马普力马改装之利用废物加装前后行车影像系统

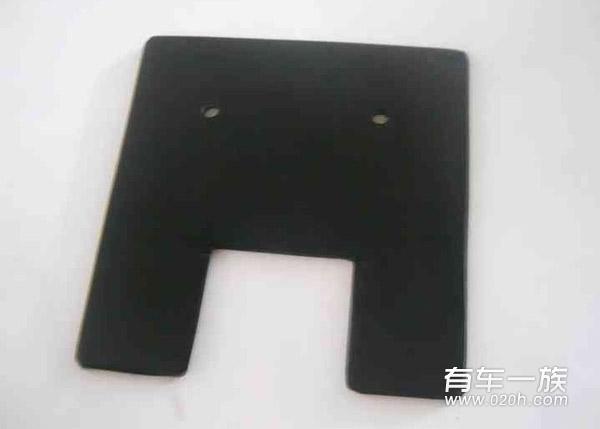

这是用于固定的支架，用绝缘板做的

海马普力马改装之利用废物加装前后行车影像系统
简单打磨下，再喷上哑光黑自喷漆，感觉和黑塑料差不多，但是比塑料的强度要高。

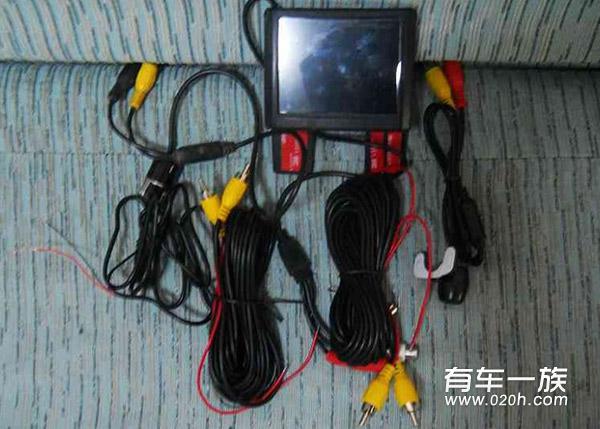

显示屏做好了。

其实完全可以去网上买现成的，一套没多少钱。只是本着节约再利用的原则，让废品绽放新的光辉。
海马普力马改装之利用废物DIY加装前后行车影像系统

前置摄像头

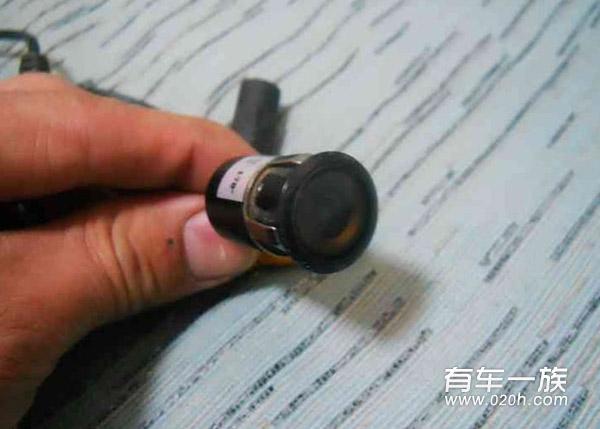

后置倒车摄像头

显示屏做好后，最繁重的工作就是安装走线了。前置摄像头要穿过防火墙到中网位置，后视倒车摄像头要到后保险杠上去。同时我又加了一套4探头的倒车雷达，装在后杠上的，还有一个行车记录仪也要顺道把线走好。线漏在外面肯定是不行的，一定要穿到里面去。

先处理行车记录仪，我是把它粘在了挡风玻璃上，反光镜的后面，就在显示屏的附近，正好一块走线。很多人走行车记录仪的电源线都是直接把带的线埋到车的内饰板了，然后再把插头引到点烟器的附近插到点烟器上。这样的走法还是不完美，我的做法是把记录仪带的点烟器插头处理下，焊上线直接接到ACC电源线上。

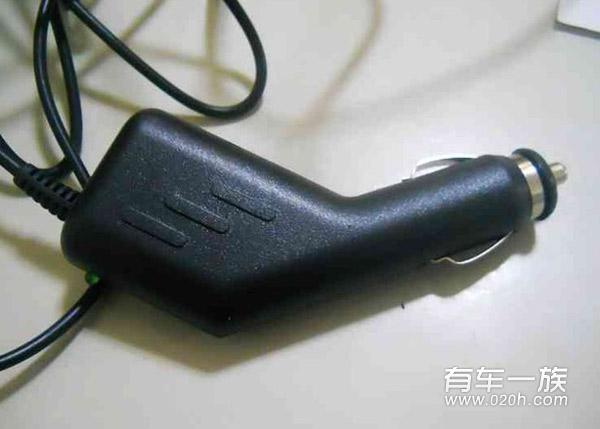

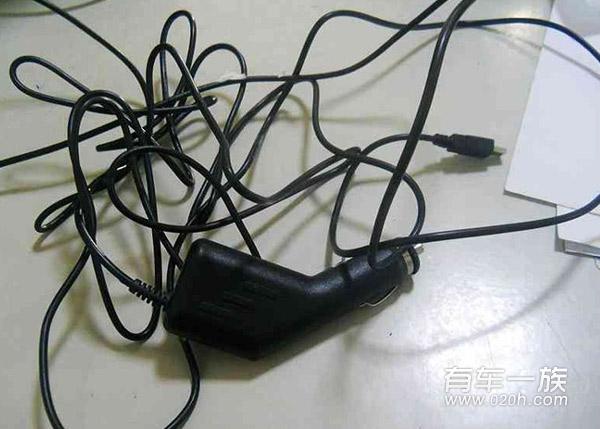

先介绍一下点烟器插头的改造过程：
海马普力马改装之利用废物DIY加装前后行车影像系统

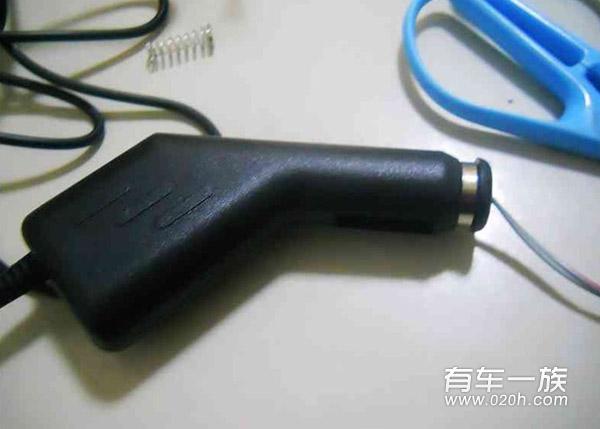

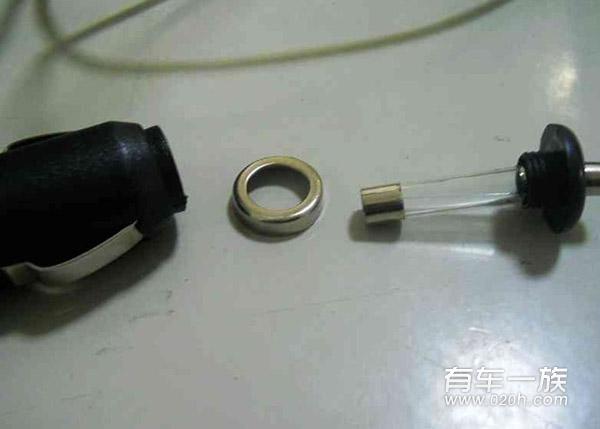

要先拧掉前面的黑塑料帽，拿掉金属环

打开后就这个样

用电烙铁焊掉正极的弹簧和负极的弹簧片。
海马普力马改装之利用废物DIY加装前后行车影像系统

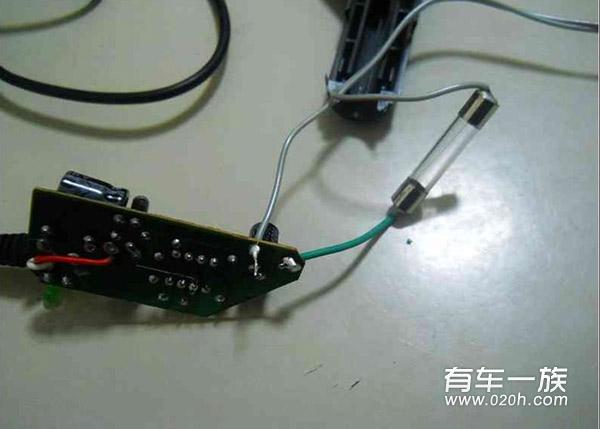

焊上保险管和电源线，当然保险管单独接到外面也可以
海马普力马改装之利用废物DIY加装前后行车影像系统

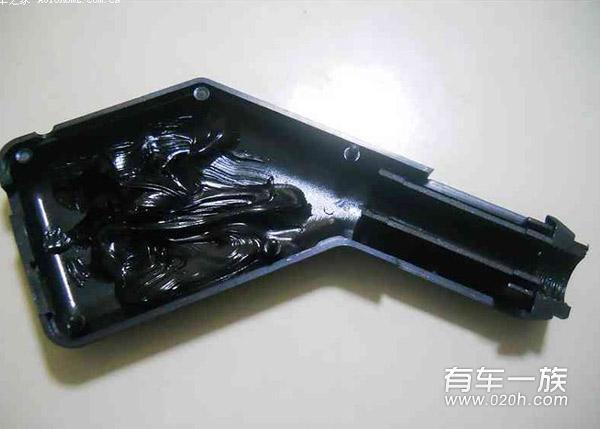

我在外壳里打了点玻璃胶好固定电路板
海马普力马改装之利用废物DIY加装前后行车影像系统

放上电路板

装回外壳，这样就OK了。把焊上的电源线正极接到车内ACC线上，负极在车身上搭铁就行。

海马普力马改装之利用废物DIY加装前后行车影像系统

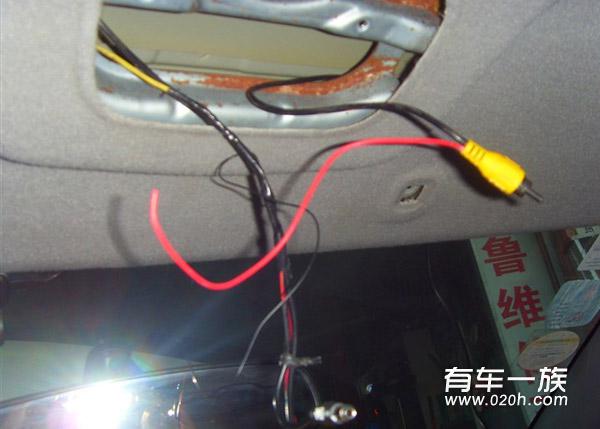

继续走线。所有的线都从显示器的位置出发。我把所有的插头都藏在了室内阅读灯的后面。

拆掉阅读灯

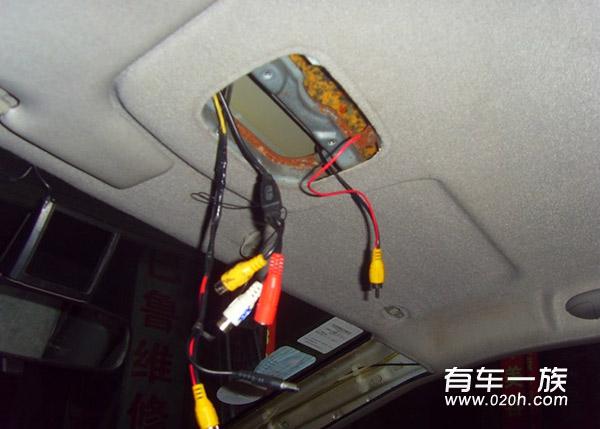

显示屏电源线一条，前置摄像头视频线一条，倒车摄像头视频线一条，行车记录仪电源线一条都在此处汇总。

海马普力马改装之利用废物DIY加装前后行车影像系统

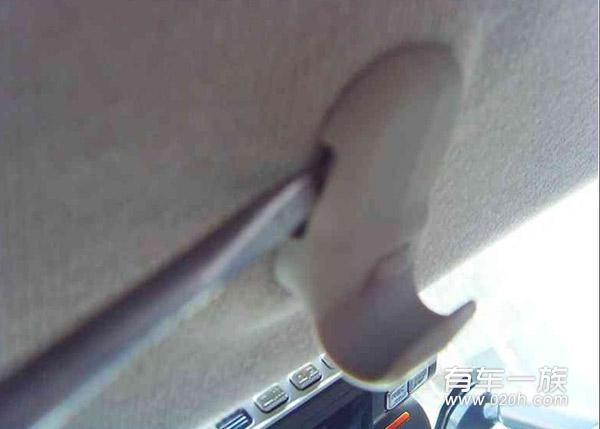

撬掉遮阳板的卡扣，把线从这上面走，再将卡扣装回线就不会从顶棚缝里掉出来了。

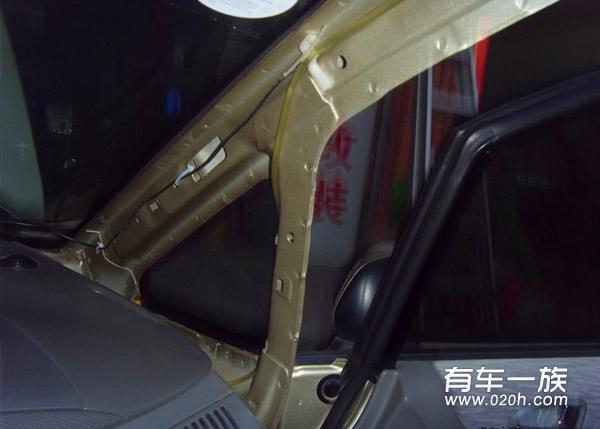

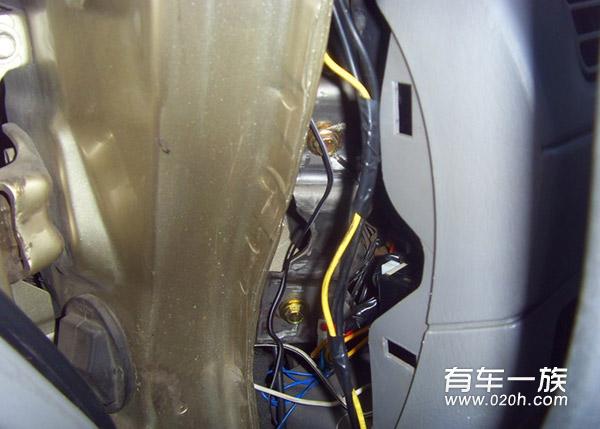

行车记录仪的线顺A柱饰板走到室内保险丝盒后面接线。前置摄像头的线继续在这往下走。
海马普力马改装之利用废物DIY加装前后行车影像系统

这是倒车雷达显示屏的线，走到仪表台的中央位置。
海马普力马改装之利用废物DIY加装前后行车影像系统

线走到这里后开始兵分两路，话分两头，咱先说前置摄像头。想把线穿到中网位置比较麻烦，只能顺原车的前部线束走。我的办法是把前部主线束把掉插头拆出来，加线埋到线束里面去。

要拆线束必须先拆左前叶子板内衬，拆掉后就能看到线束了。内衬拆装过程因没有拍照此处省略。

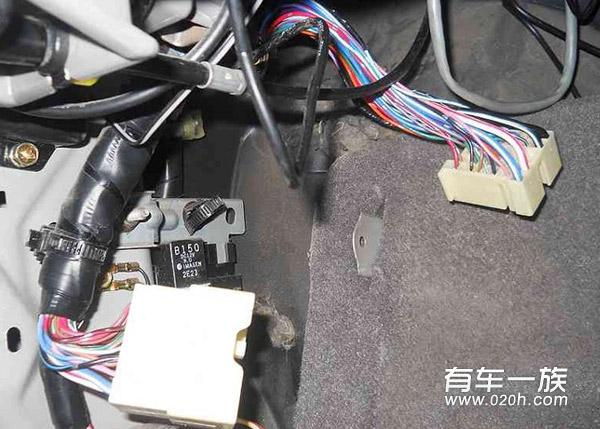

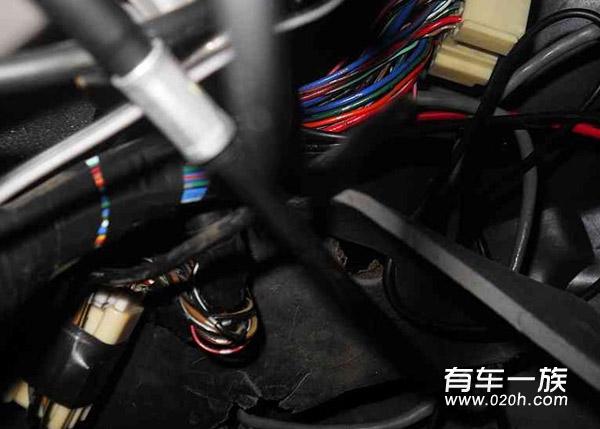

首先找到前部线束在驾驶室内的插头，位置大约是在离合器踏板的上方。找到并拔掉插头，分开线束。

警告：拔掉此插头会照成驾驶室内的所有用电器断电，CD机需要提前解除密码才行。

我就因为不知道CD机有防盗密码而造成了CD机锁死。这事我会在此次改装的第二集详细描述。

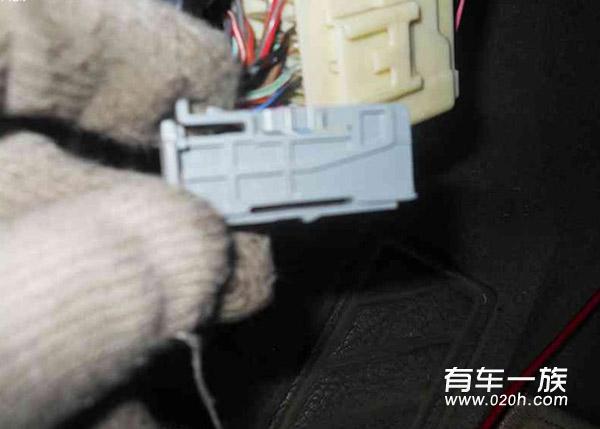

找到插头，抽出穿心销就可拔开插头。
海马普力马改装之利用废物DIY加装前后行车影像系统

海马普力马改装之利用废物DIY加装前后行车影像系统
还有刹车灯开关插头也要拔掉，忘记拍照了。

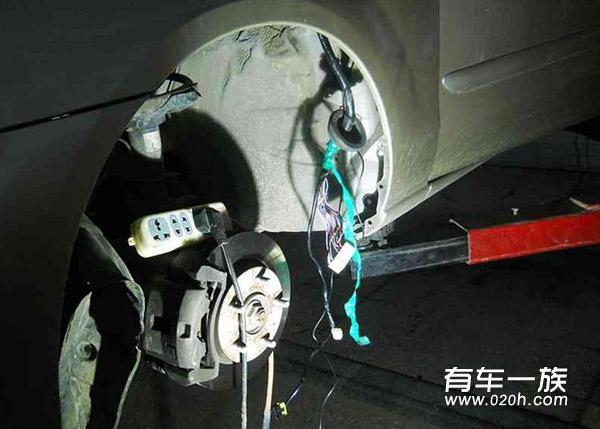

然后拆左前叶子板内衬

要先拆掉轮胎才方便
海马普力马改装之变废为宝DIY加装前后行车影像系统

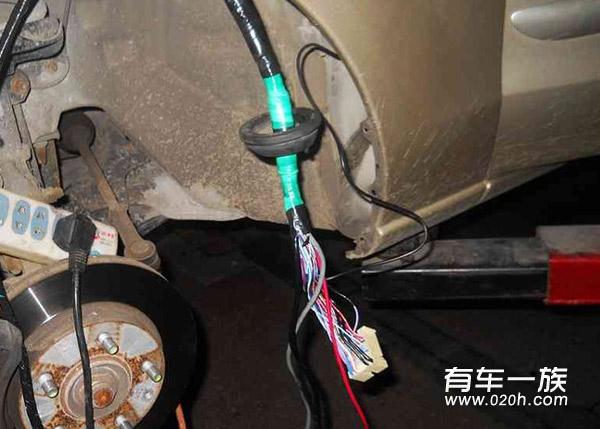

拔出线束来

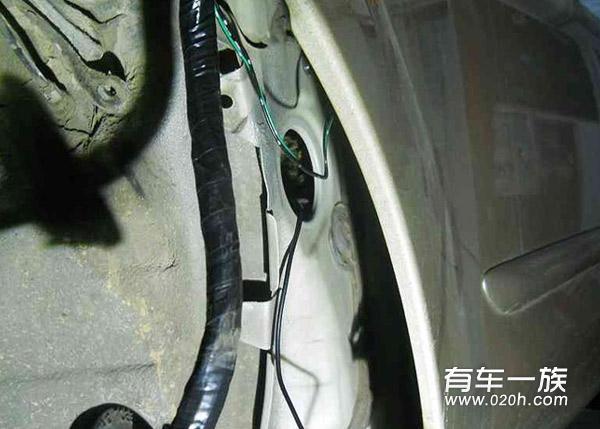

线束就是从这个孔里穿到驾驶室内的。

拆开线束外面的胶带

将摄像头的视频线穿到里面去。我同时又多穿了一条4平方的粗电线和一条网线为日后的改装升级做准备。
海马普力马改装之变废为宝DIY加装前后行车影像系统

将线束重新用绝缘胶带包好。
海马普力马改装之变废为宝DIY加装前后行车影像系统

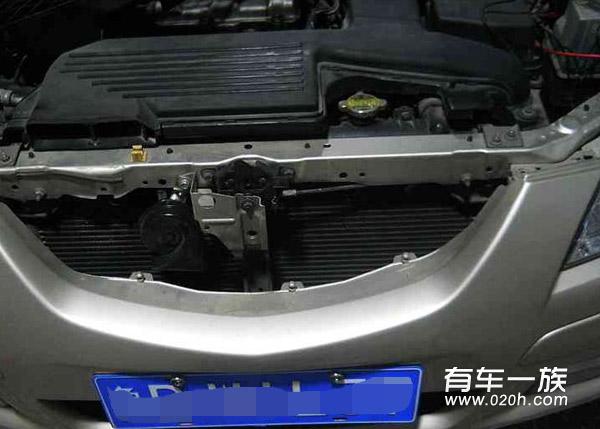

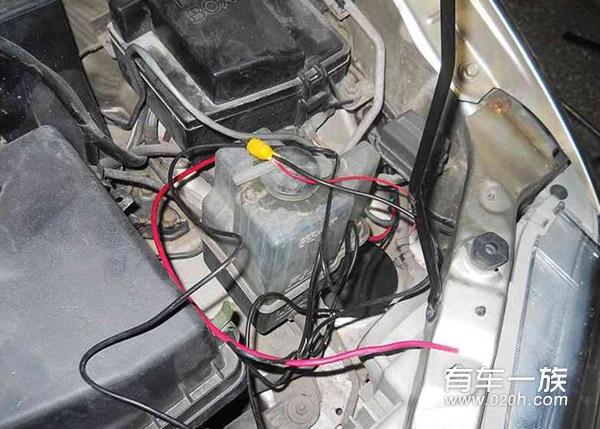

前面的线就穿到了发动机舱保险丝盒位置
海马普力马改装之变废为宝DIY加装前后行车影像系统

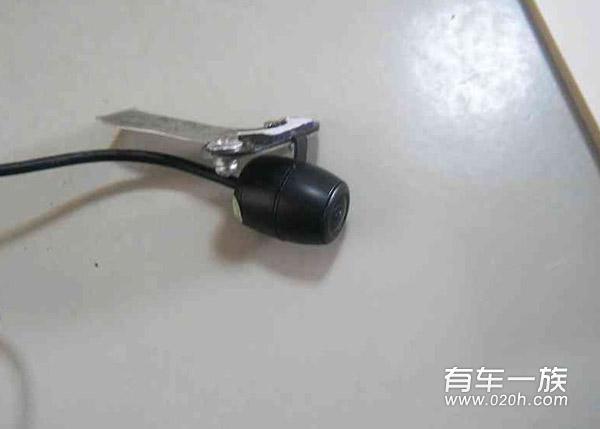

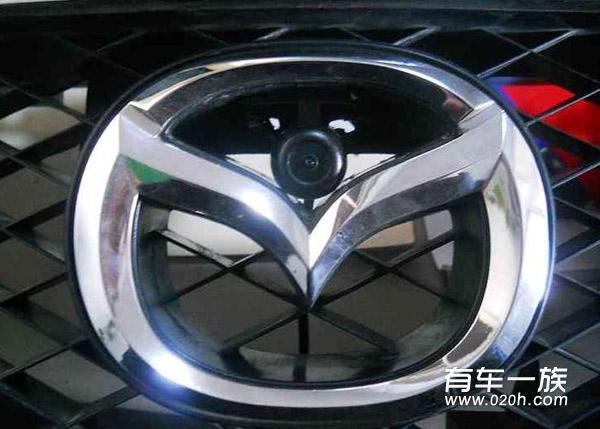

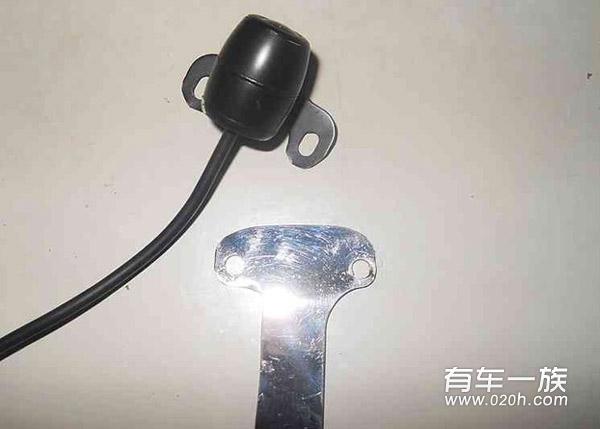

我把摄像头装到了中网车标里面。摄像头太小，不好固定，剪了个不锈钢片加长一下。
海马普力马改装之变废为宝DIY加装前后行车影像系统

看看效果怎么样

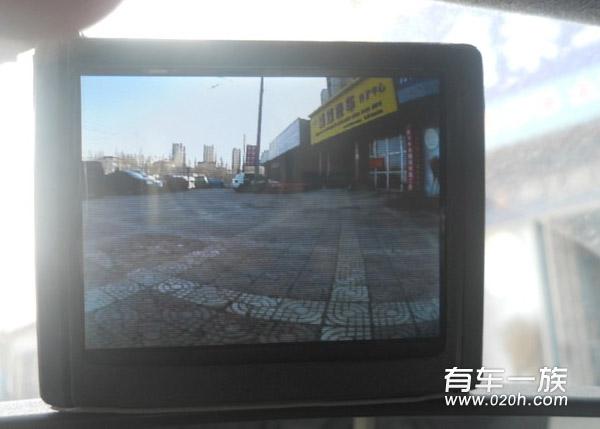

这是前视效果

海马普力马改装之变废为宝DIY加装前后行车影像系统

看看效果怎么样

这是前视效果
海马普力马改装之变废为宝DIY加装前后行车影像系统

这是倒车后视效果。
海马普力马改装之变废为宝DIY加装前后行车影像系统

前面的弄完了再接着装后面的

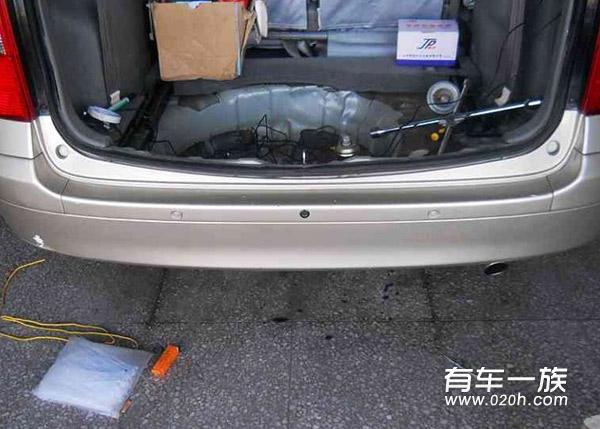

倒车的刹车头是打孔的，位置有点低，直接在后杠上开孔，顺道装了套4探头的倒车雷达。
海马普力马改装之变废为宝DIY加装前后行车影像系统

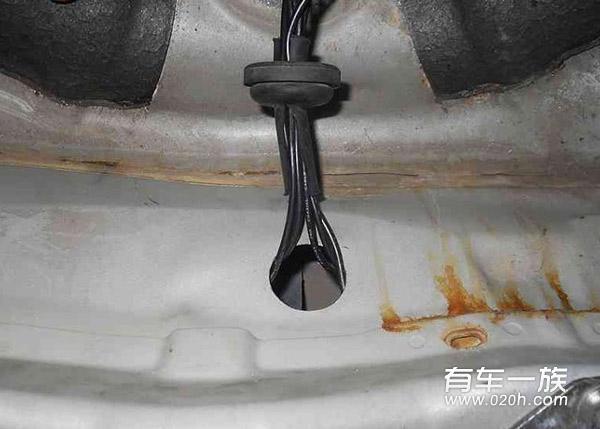

然后还是穿线，要把倒车雷达探头的线和倒车摄像头的线穿到车里面来。我的办法是在一条旧的尾灯线束上找了个过线的防水胶，将线全部从过线胶里穿过来，再在后备箱放备胎的位置开个孔，孔比较大，要用开孔器才行。
海马普力马改装之变废为宝DIY加装前后行车影像系统

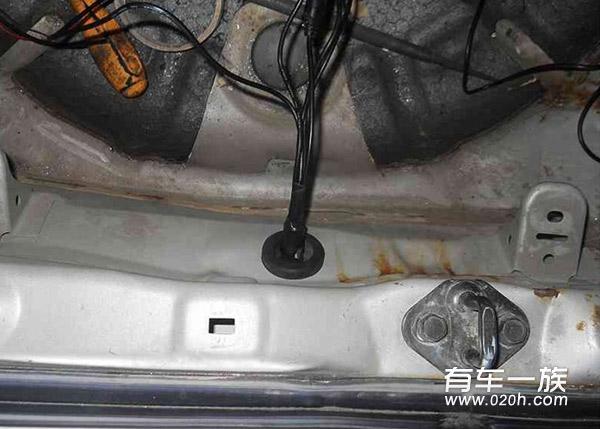

线穿过去后要用绝缘胶布把过线胶的两头缠后，起到防水的作用。

最后把过线胶放后开的孔里，大功告成。

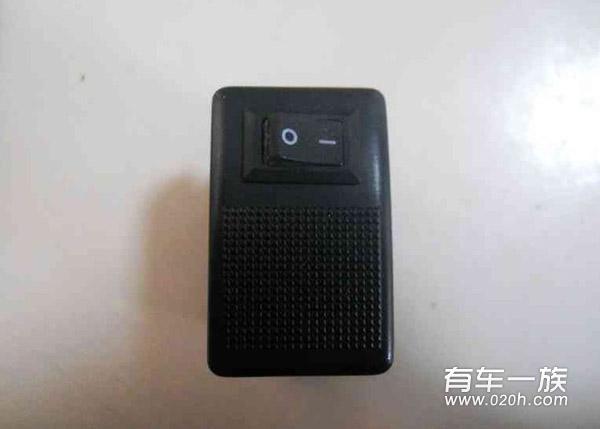

显示屏单独加了个小开关，跑长途的时候可以关掉，免得行车时一直开着影响注意力。
