小马的阅读灯功能太单一，开门即亮，缺少控制，而且觉得很难看。坛子里主要有两种改装方法，一是怕版提出的更换为海马323阅读灯总成，功能多，外观漂亮，不足是施工要复杂一些，个头也稍稍显大。另外一种是更换为...

小马的阅读灯功能太单一，开门即亮，缺少控制，而且觉得很难看。有两种改装方法：一是更换为怕版海马323阅读灯总成，功能多，外观漂亮，不足是施工要复杂一些，个头也稍稍显大。另外一种是更换为哈飞赛马阅读灯总成，安装要简单一点，只是感觉灯的做工不是很满意。对比再三，最后选的是海马323灯，另外加装了熄灭延时器和LED主照明灯板。
DIY海马3装饰改装之灯光篇
一、海马323阅读灯总成

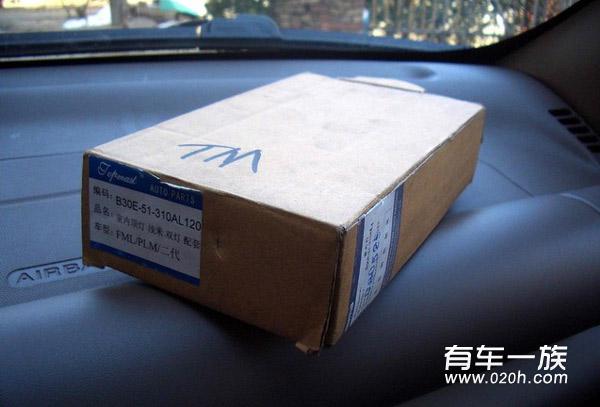

1、在汽配城买的海马323阅读灯总成，包装比较简陋，85米。

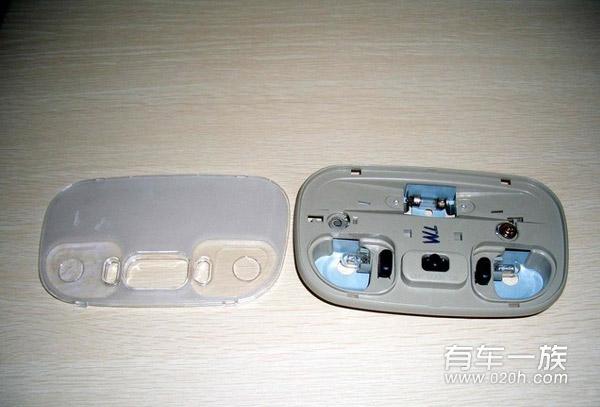

2、海马323阅读灯总成，做工很不错。左边是透明塑料盖板。右边是灯体。盒子里二者独立包装。

DIY海马3装饰改装之灯光篇

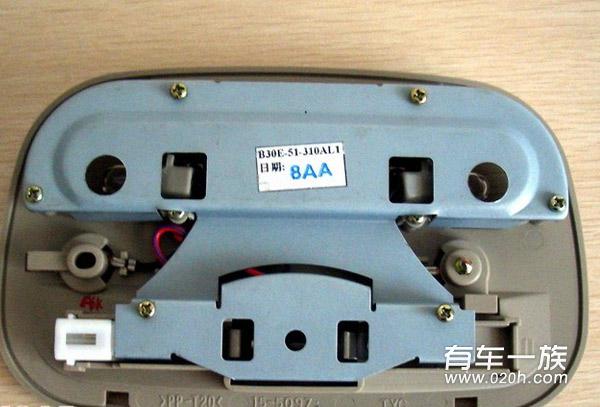

3、灯体背面

DIY海马3装饰改装之灯光篇
4、拆下灯体背面的金属背板。

5、灯里已经接好线。剪掉灯上带的电源接头，红蓝线接原车灯的红线，红绿线接原车灯的灰线（编辑图时记错了）。常接地点（搭铁线）已经做好线鼻，安装时套在螺丝上拧紧就可以了。

DIY海马3装饰改装之灯光篇

二、安装

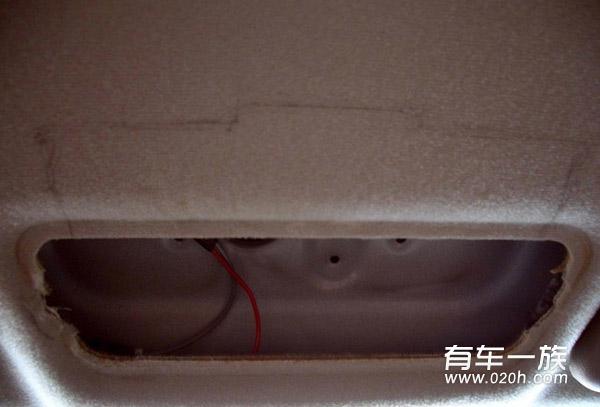

1、拆掉原车灯后，在顶棚上划线。
DIY海马3装饰改装之灯光篇

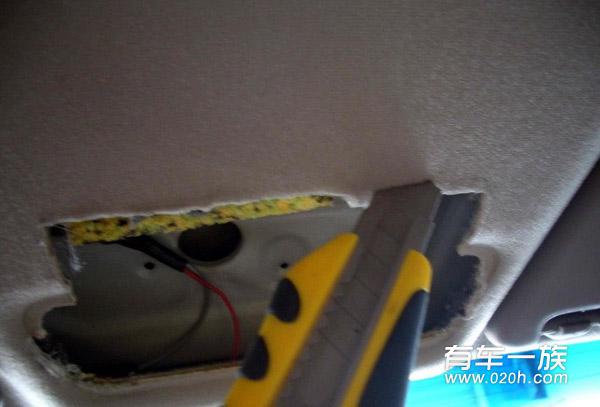

2、用壁纸刀切割。

DIY海马3装饰改装之灯光篇

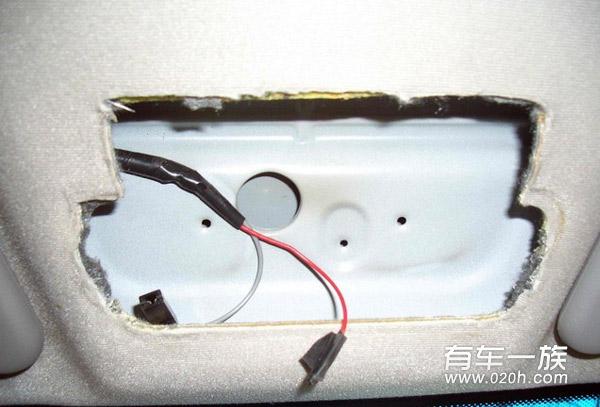

3、切完后的样子。实际安装时中间凸起的两个角又切掉了一部分。

DIY海马3装饰改装之灯光篇

4、让人做了个安装连接板，1mm不锈钢的。OO的车顶上焊有一个长条的龙骨，上面预留有一大三小共4个孔（9楼的照片能看清楚）。不锈钢连接板下面的2个孔对应龙骨的左右外侧2个孔，连接板上面的2个孔在背面焊上了螺母，固定阅读灯用。

DIY海马3装饰改装之灯光篇

5、用铆钉铆好。

DIY海马3装饰改装之灯光篇

6、装好阅读灯灯体，去掉主照明灯泡（双尖），把灯泡支座向里面掰一些（注意不要太靠里面，防止和灯体背面的金属背板短路）。安装上熄灭延时器。
熄灭延时器是taobao上买的，只能接LED灯，这一种可调时间，20米，还有一种固定时间的，稍便宜点。

DIY海马3装饰改装之灯光篇

7、LED灯板自己焊的，手头的LED不够了，凑了三种，都是￠5白光小草帽管，3V的，4之串联为一组，不用加电阻，直接接到12V电源上。每组实测电流9----11mA，低于LED20mA的标称值。板子上共10组，并联起来。

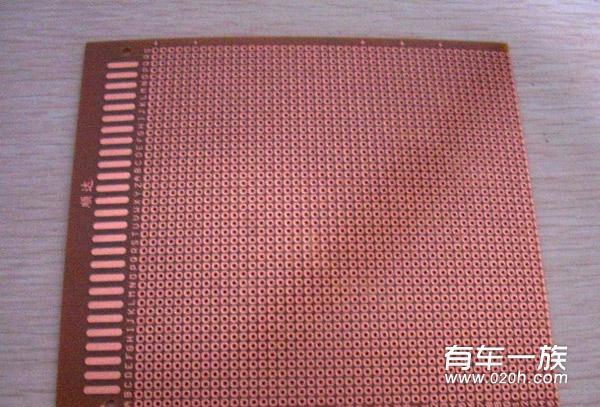

图片为焊接LED的敷铜板。

DIY海马3装饰改装之灯光篇

8、熄灭延时器用双面胶粘在原灯泡的位置，外面再贴上双面胶，粘上LED灯板。图上能够隐约看到LED灯板。灯板外面一圈绿色的是加套了一支热缩管，用电吹风热缩后切了个窗口，露出LED灯泡。

DIY海马3装饰改装之灯光篇

三、灯效果图片
1、傍晚的图。最右边的一组不亮了，可能是管子有坏的，回头再修吧。

DIY海马3装饰改装之灯光篇

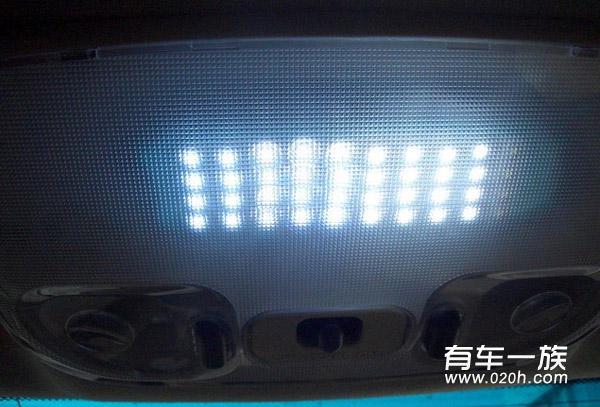

2、夜间图1。只开LED灯板的。

DIY海马3装饰改装之灯光篇

3、夜间图2。LED灯板变暗，即将熄灭时。

DIY海马3装饰改装之灯光篇

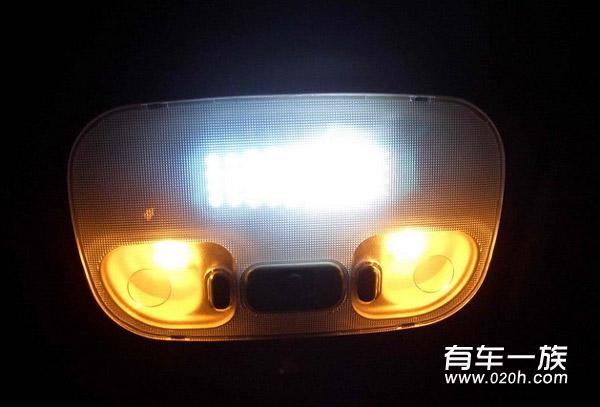

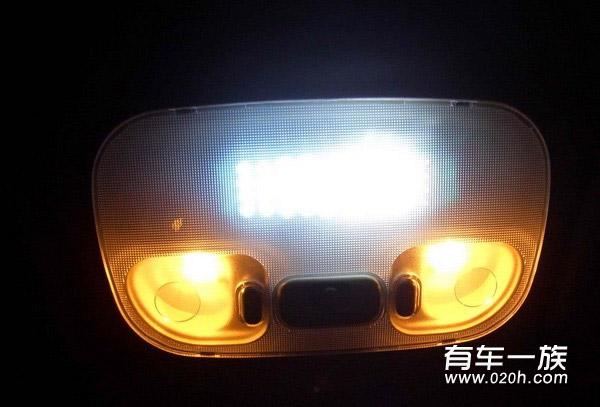

4、夜间图3。三灯全开的。

DIY海马3装饰改装之灯光篇

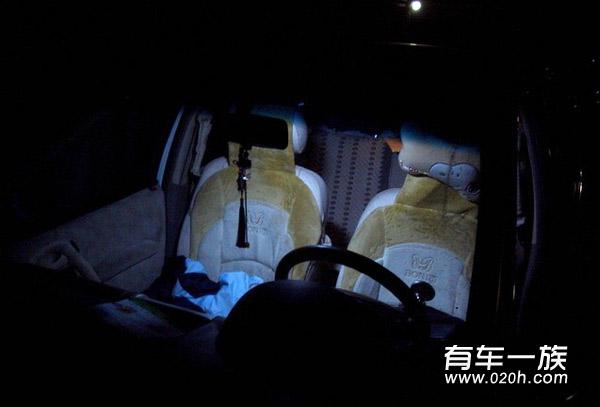

5、夜间图4。只开LED灯板，车内图。

DIY海马3装饰改装之灯光篇

6、夜间图5。只开LED灯板，车外图。

DIY海马3装饰改装之灯光篇
不过怕版的灯是反着装的。再者，灯的功能，左右的小灯单独按键控制。中间的大灯（即改后的LED灯板）有三种状态。按键置于OFF位置，始终关闭；置于DOOR，与原车一样由车门或灯光控制总成控制；置于 ON，始终亮。
