淘宝了一套导航，带专用后视摄像头，2020。一个周日，下午三点开工，晚上七点搞定，中间去买工具和材料两趟，摄像头返工一次（其实是最费劲最耗时的）。如果熟悉一点，两小时足足够搞定了。需要的工具：胶刀、螺...

淘宝了一套导航，带专用后视摄像头，2020。一个周日，下午三点开工，晚上七点搞定，中间去买工具和材料两趟，摄像头返工一次（其实是最费劲最耗时的）。如果熟悉一点，两小时足足够搞定了。需要的工具：胶刀、螺丝刀、8号叉口扳手（要小）、双面泡沫胶

第一步，拆原机
1、拆掉面板左上和右上的两块小挡板，用胶刀撬，很轻松就下来了。
风神A60安装导航_后视摄像头DIY作业

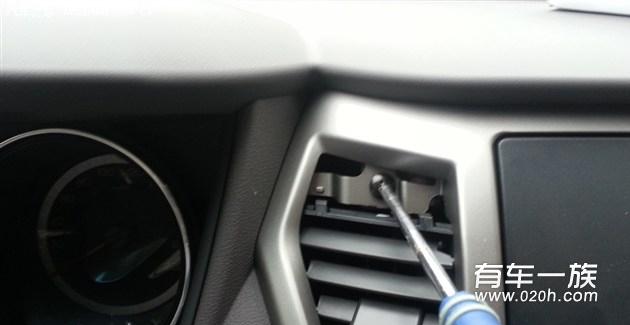

2、拆掉里面的两颗螺丝

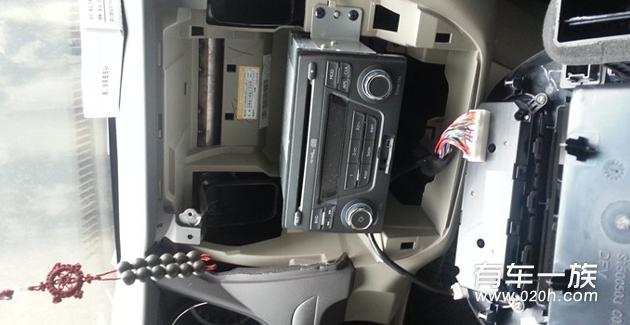

3、用胶刀撬下面板，也很轻松，但是拿下来的时候要注意后面的线，别扯断了，一般也扯不断

二、用导航组换下原配的CD和储物盒
拆掉螺丝，拿下来，安上去，装上螺丝即可。手忙脚乱的，没拍照。
注意：CD上的支架要卸下来，装到导航DVD上。

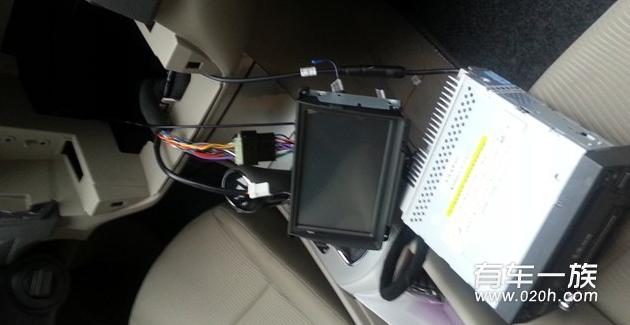

线路由于我买的是专车专用的，直接对插即可。下面是插好了之后的照片。
风神A60安装导航_后视摄像头DIY作业
三、走线
这是比较费劲的一步，但其实也很简单，不要下不了手，内饰板都是卡扣，就撬吧，掰吧，坏不了。
要说明的是：我失误了，从驾驶座走的线，后来发现下面有很多活动件：方向盘、脚刹、尾厢盖、前舱盖的开关等等，担心长久了会产生摩擦甚至绞线，我尽量把线绕开，如果有时间还是想重新从副驾驶一侧走一下，但是实在是懒得折腾了。所以，请选择从副驾驶一侧走线。照片就只有后来拍了这一张，GPS的天线，我直接从前挡和仪表台之间的缝隙传过去了，很简单。
风神A60安装导航_后视摄像头DIY作业
后座不能放倒，但是走线也很方便，后备箱侧面内饰板有一个小口，把那一块拿下来；找一根铁丝，从这个口朝着光亮处捅过去，就到了座椅侧面，然后缠上后视线，牵引过来即可。线路全程塞进车门底边的内饰板内，一点也看不出来，使劲掰，使劲塞吧。

四、摄像头安装
线走过来之后，把尾厢盖的内饰板拆掉，也非常简单，十几颗卡扣，用胶刀一撬就下来了，装回去也简单，按进去即可。
重点说一说：

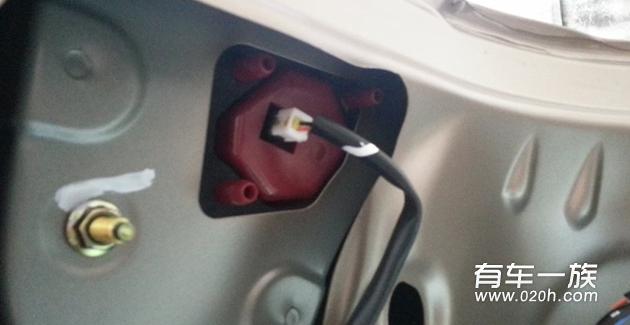

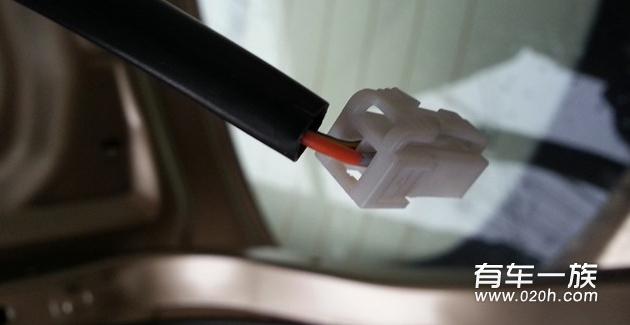

1、摄像头取电，可以不用破线，避免安全隐患。把倒车灯卡扣拔下来，线是卡进去的，小心地把卡子里的黄色楔子拔出来，把摄像头取电线按照对应的颜色插进去，再把楔子插回去，非常完美！如图：
风神A60安装导航_后视摄像头DIY作业

2、后视摄像头的安装最费劲，要注意：
（1）要从内部把牌照灯上方镀铬条的三颗8号螺丝拆下（8号小叉口扳手），镀铬条松开的空间才够拆下和安装灯罩。螺丝要拿住，我的就掉了一颗到尾厢盖夹层里去了，悲剧。

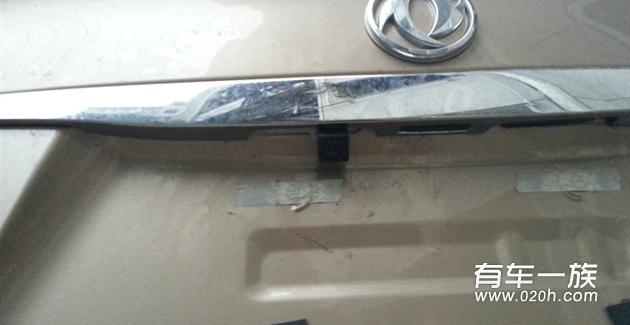

下图就是牌照灯罩和三颗镀铬条螺丝其中的两颗：拧掉螺丝即可，镀铬条松开，拿不下来。
风神A60安装导航_后视摄像头DIY作业
（2）连着摄像头的灯罩比较硬，不好装，我费了老大劲安上去，后来为了加一圈泡沫胶，又拆了一边重装，囧~~；
（3）带摄像头的灯罩装上去之后很松，为了避免漏水，我用泡沫双面胶粘了一圈，所以拆装了两边，废了很多时间......但是泡沫胶耐冷热能力差，打算上一点玻璃胶，也不知道有没有更好的办法，避免进水。

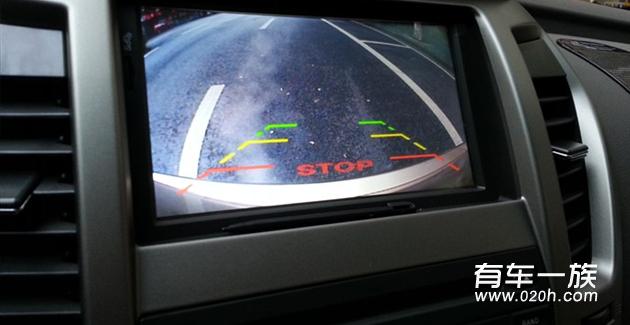

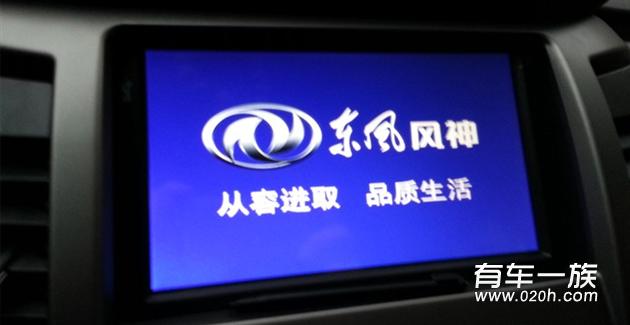

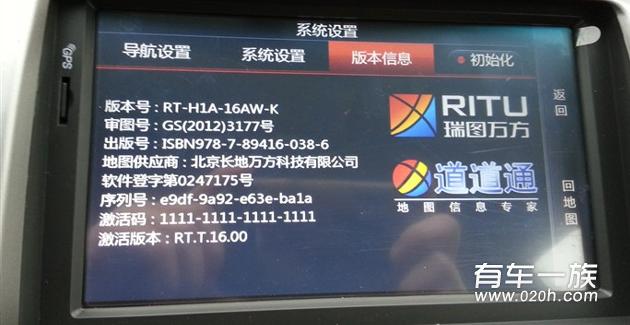

下面是完成图：
风神A60安装导航_后视摄像头DIY作业
