猎豹CS7改装音响之前门喇叭改装过程

2013年 04月 25日 11:48 来源：优车秀 编辑：admin

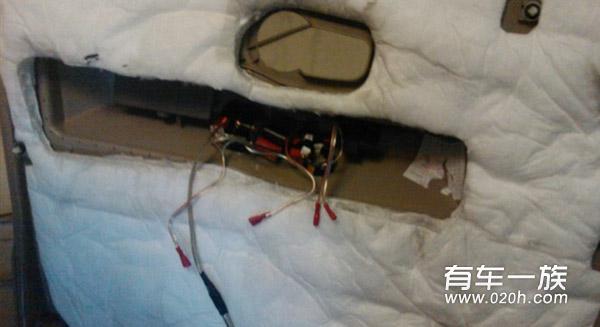

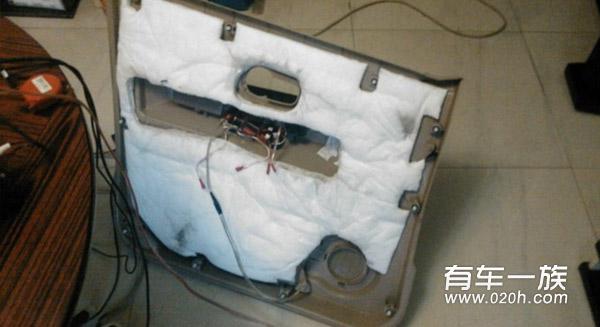

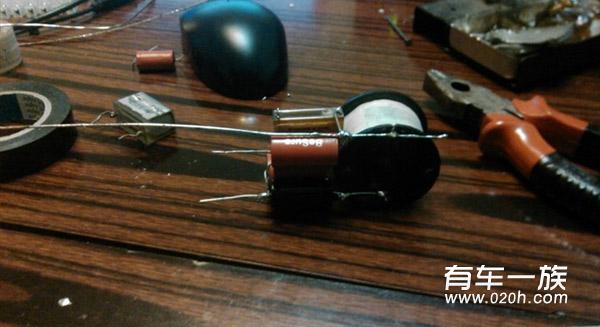

这是几张前门加装自己设计制作的分频器。电感都是原来的现成电感，根据需要改变感量。三分频，低音和高音是12dB/OCT的，中音是6dB/OCT的，放在“中控窝”里。所以一次发少点内容，可以让朋友们能快速...

这是几张前门加装自己设计制作的分频器。电感都是原来的现成电感，根据需要改变感量。三分频，低音和高音是12dB/OCT的，中音是6dB/OCT的，放在“中控窝”里。所以一次发少点内容，可以让朋友们能快速掌握直观，举一反三。
猎豹CS7改装音响之前门喇叭改装过程

我是搞的三分频，由于前门是4寸喇叭（我换了高级的四寸喇叭，将同轴高音线分离，单独接分频器高音）。所以分频频率定在1000HZ和6000HZ，用一对4欧的“小妖精”条形喇叭作中音，位置恰好可以搁在门板上的搁物槽内紧紧钳住，以50度左右的角度直接对着耳朵位置。实际听感：三分频的确比两分频细腻，很多两分频出不来的细节和气势都出来了，特别是听交响乐。（由于低音的烘托，这个后面再讲）。后来同事有个小伙子用他的耳机（森海赛尔），插在车里USB接口下的耳机插孔里对比后发现，除了左右声场的定位有点差异外（毕竟车内听音环境复杂），其它的基本无差异，当然，这只是人的主观听感，且一般人还听不出来。所以，对于这次二门的分频器加装和喇叭的改造，简直让我收到了意想不到的效果。由于主高音在脚部位置，所以补偿高音就显得很重要了。幸好A柱的高音改造完毕，两者相得益彰，完善了主副驾驶位置的声场。

这样说吧：听一首童丽的“映山红”和雷婷的“一个人的寂寞两个人的错”，那声场，那鼓点，那口水，简直感觉比我家里的的器材还要好（钟神JA1/JA99C前后级甲类功放推一对进口音箱），有可能是辛苦后的主观移情，但的确感到有很大的成就感，不止是个人认为，20万左右的车，那个音响没法跟咱比，一比，气势、量感、层次，全下去了。当然，到了有电子分频的高档车那里，我这个层次和细节就有点处于下风了，但气势和量感，未必输。
我是用的以下几种喇叭。注意，分频器是音箱的灵魂，必须要适当的分频器。为什么说适当的，不说好的？因为音乐器件的配搭只有合适与否，没有真正的“好”、“坏”的配搭。
猎豹CS7改装音响之前门喇叭改装过程

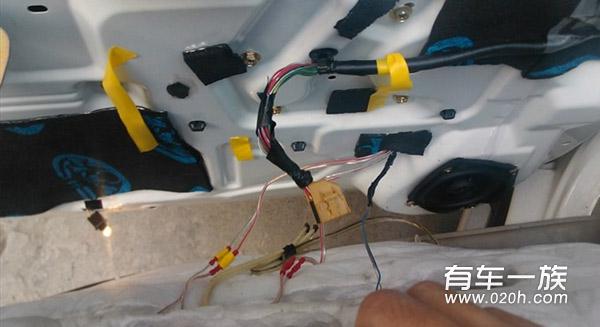

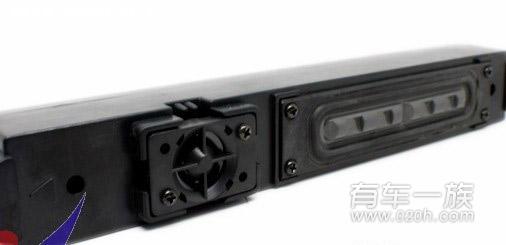

用这个做中音，高音部分不用，把条形喇叭换成4欧的（因为我设计的分频器就是4欧的，如果分频器设计是8欧的也可以直接使用）。从门板里面把中频分频线引出来，接好后直接就可以嵌在门板的搁物槽里。刚好和耳朵成一个斜角，正好中音直达耳朵。
猎豹CS7改装音响之前门喇叭改装过程

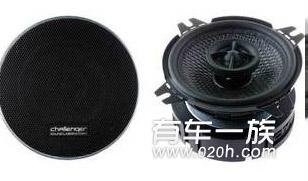

这个喇叭是4寸同轴，其实两分频时，中音音质也很不错的，特别是人声值得一夸。最后把它的高音分频电容去掉，接分频器高音输出。

我的喇叭基本都是淘宝上购买的。
A柱高音头是2010年买的“JBL”钛膜高音头，商家说是拆车件，但肯定是仿制货。不过音质将就，作为CS7的高音补偿基本足矣。
猎豹CS7改装音响之前门喇叭改装过程
我是1.5排量的，原车的用的LA47536，脚完全可以和7850代换，只是要改一个电容。这么久没有人提问，我都有点忘记了，只有再作基脚元器件对比后，才能说换哪个电容，是一个贴片电容，我用钽电容代替的。LA47536失真率比7850大5倍多，改后功率差别不是很大，，但音质有改善，特别是低音清晰了，不再发混。

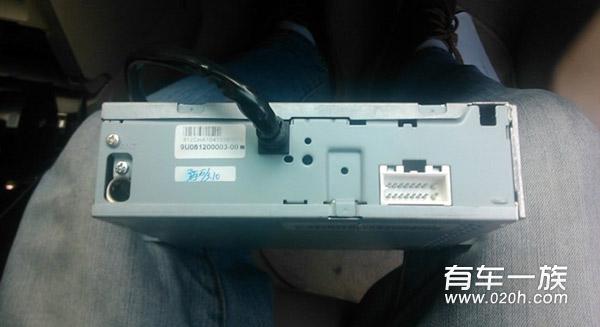

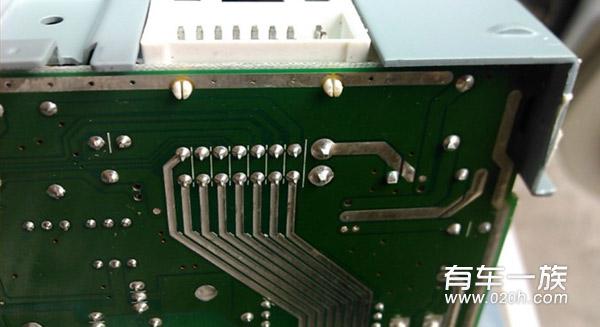

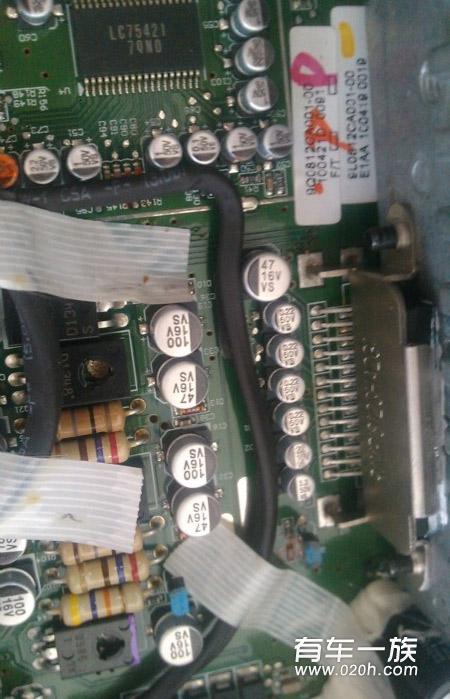

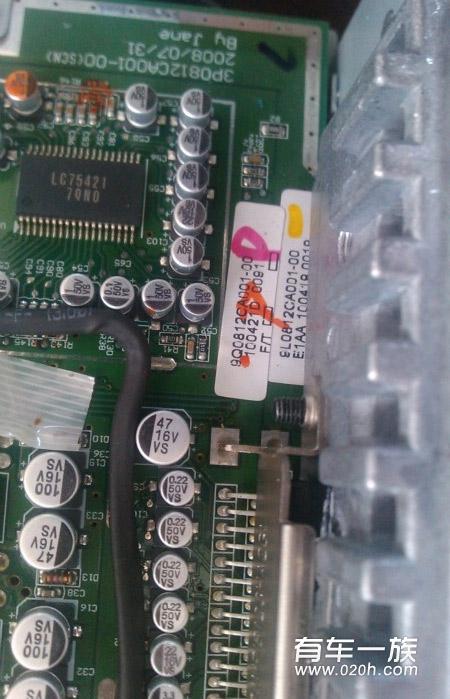

先上上图，让大家熟悉一下原机的一些原件布置，焊下这个集成，需要堆焊。如果对堆焊没有经验的朋友，先在任何一个维修点买一块有多脚集成的电路板，自己体会一下堆焊的过程和火候，其实不复杂。
猎豹CS7改装音响之前门喇叭改装过程

在行驶中，由于这个车噪比较大，而整个机器音量太小，想听到音乐细节，所以基本要把音量键调节到33左右（个人听感，内人说声音太大了）。个人感受不同吧！
猎豹CS7改装音响之前门喇叭改装过程

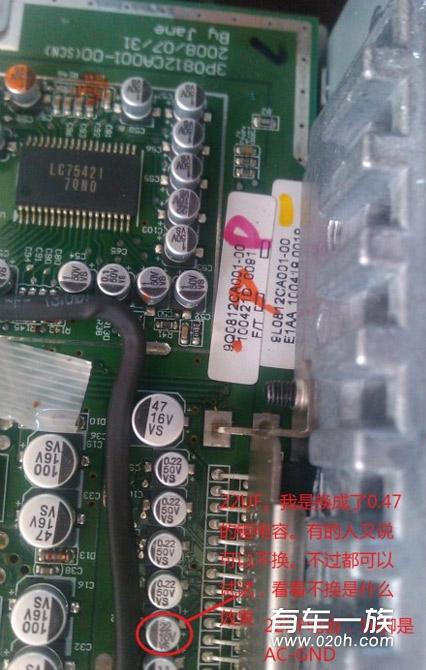

看了看，我应该是改的16脚的电容，原机LA47536是22UF，而TDA7850的是0.47UF，其它的，就没有动了。最后加了个10000UF的大水塘，上车，接线，OK。

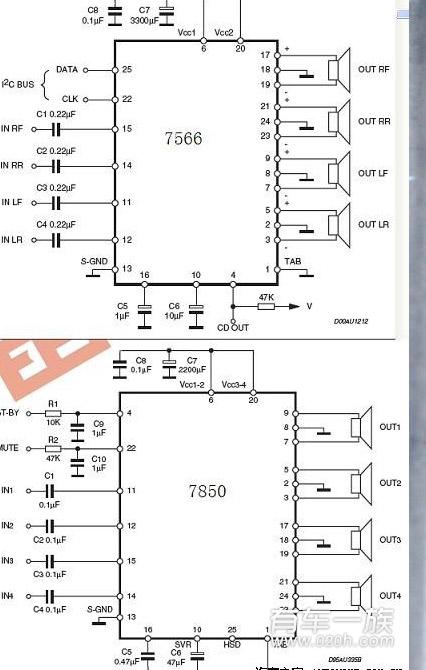

LA47536的图，百度上可查，图片另存为就没有了数据。但我这是一家之举，芯片级的改造，最好有点基础知识，嘿嘿！改坏了我不负责哟！

如果对堆焊没有信心，最好找个师傅，付点钱钱，叫他帮你焊下来。

记住，7850焊好后一定要反复检查，不要有焊渣留在线路板上，每根线都要看看和清理一下，确保没有短路焊渣、焊点后再进行下一步。

原机功放线路的一点说明：

猎豹CS7改装音响之前门喇叭改装过程

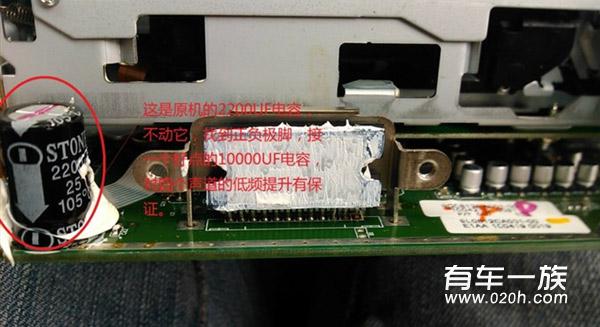

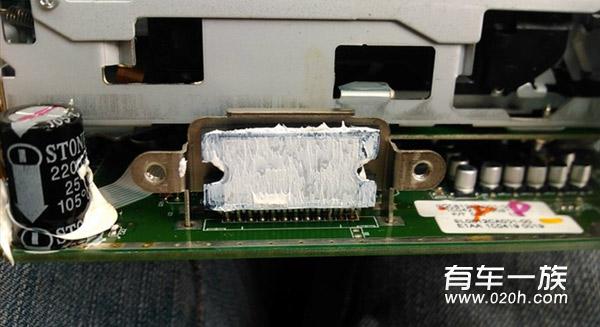

加10000UF的电容，注意正负极和电容位置的布置，好点的10000UF，体积稍微比原机2200电容大点，可以找个位置放下去。

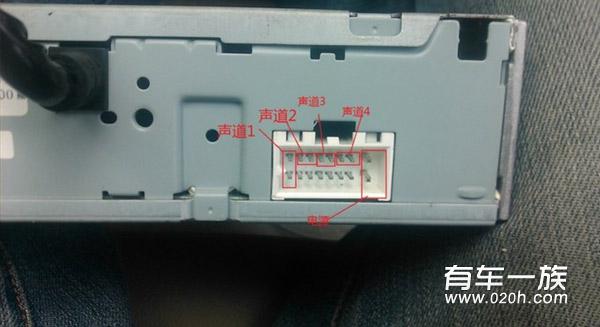

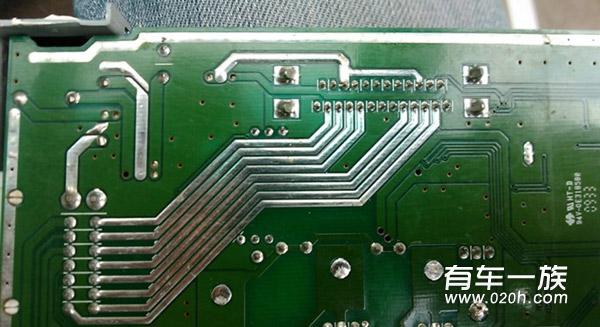

电路部分再讲一点吧，因为低音炮要加高转低，所以大家注意功放的输出线路：
猎豹CS7改装音响之前门喇叭改装过程

千万不要搞错了。同时千万要注意：打开门内喇叭时，记住喇叭线正负极的颜色，先记住，然后和功放输出线的颜色对比，看看有没有乱接的。实在有兴趣的，买个相位检测仪，线色对比，相位检测，完全可以解决声道接线正确与否的问题。
猎豹CS7改装音响之前门喇叭改装过程

这些都是很普通的接线，大家自己实地钻研一下。4S店和音响改装店可不会提供这些东西，一定要收藏了，因为多数单片功放车的接线都差不多。
最关键的，因为车型不同，排量不同，有可能用的机器不一样。我问过4S店的技术顾问，都没有谁能正确回答猎豹CS7的音响问题。最后找过厂家，厂家有人抖露功率大小，但不会告诉你功放块的型号。所以，自己的车型是否是用的我这个CD机，一定要搞清楚后才能后续。

还有，如果已经过了15000KM（CD机过保），我认为拆下来看看也无所谓，实在上不回去了，到音响改装店（有电子城的地方都有，千万别到汽车改装一条街，暴利死人），花600~700元改装一下。
